Produktfamilie
Modulare LED-Fluter-Familie für große Arbeits- und Betriebsflächen im Außenraum – von Flughafenvorfeldern bis Logistik- und Hafenanlagen.
R-System
“Auch große Außenflächen verlangen präzise geführtes Licht – für gute Orientierung, sicheren Betrieb und Rücksicht auf die Nacht.
Body of Light
Fluter
R–System
Besondere Merkmale
- Für stehende und hängende Montage geeignet
- Betriebsgerät am Bügel oder separat montiert
- Spezielle Lichtverteilungen für die Beleuchtung großer Flächen
- Zwei Leistungklassen in Baugröße R1, R2 und R3
Baugrößen
| Baugröße | Lichtstrom | Größe |
|---|---|---|
| R025 | ≈ 19 klm | 268 x 290 mm |
| R05 | – | verfügbar Q4/26 |
| R1 | ≈ 119 klm | 706 x 200 mm |
| R2 | ≈ 217 klm | 706 x 721 mm |
| R3 | ≈ 326 klm | 706 x 857 mm |
Planungsdaten

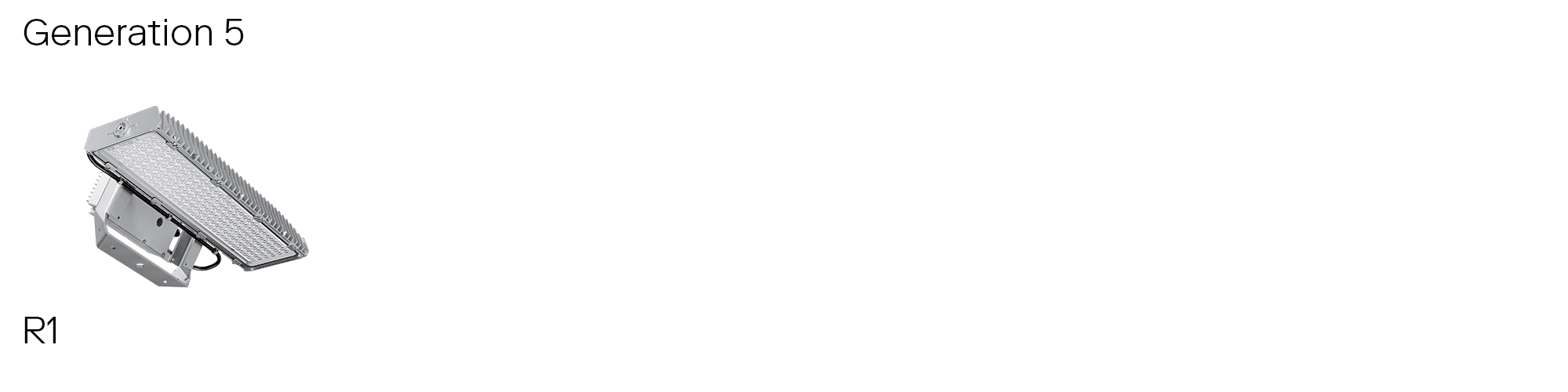

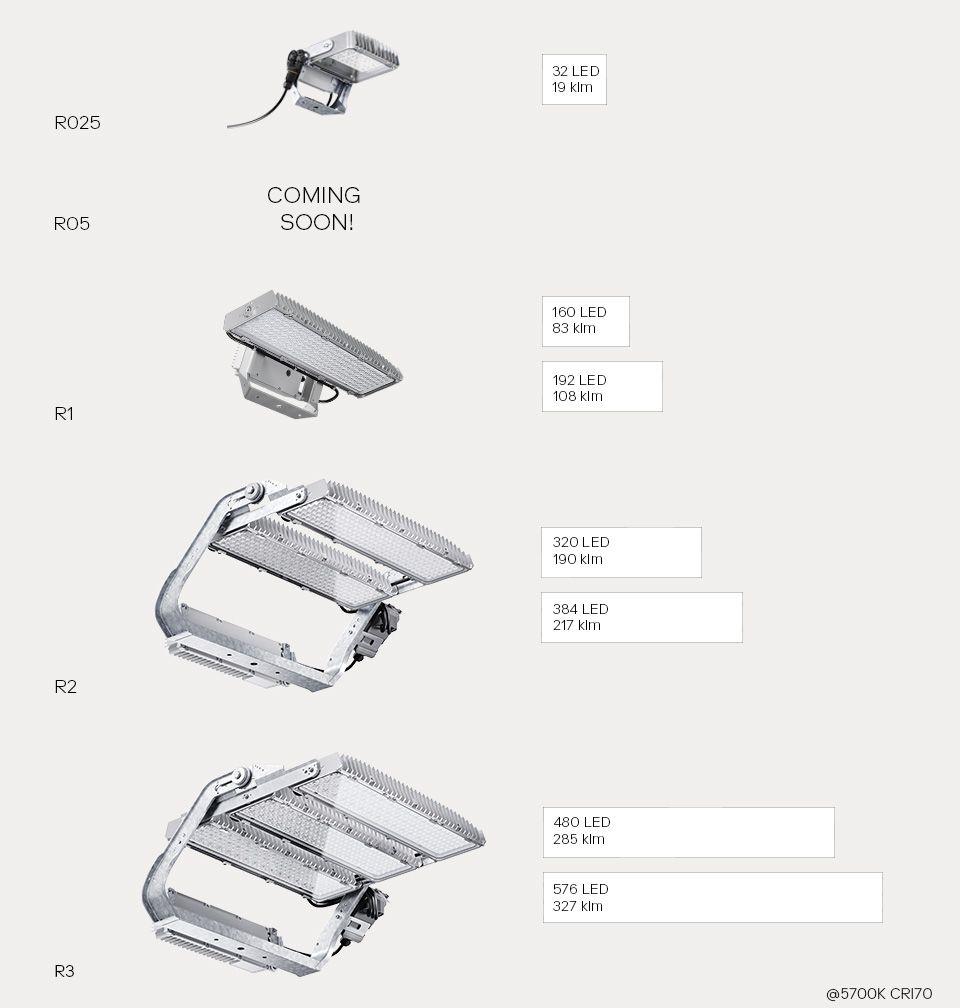

Baugrößen im Überblick
R3
3 Lichtmodule (max. 326 klm), Montage mit Universalbügel, kompatibel mit Linsen der A-Serie
R2
2 Lichtmodule (max. 217 klm), Montage mit Universalbügel, kompatibel mit Linsen der A-Serie

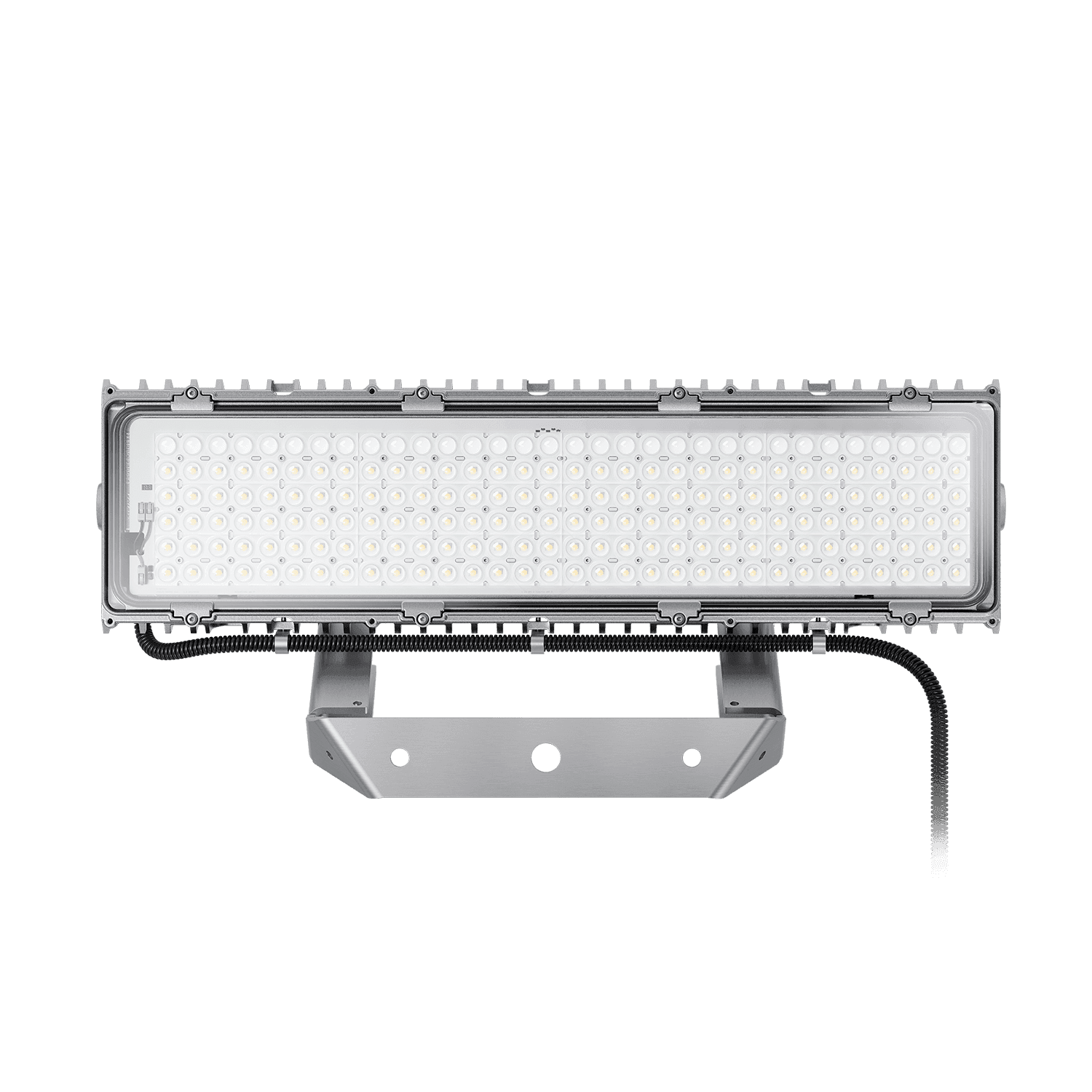

R1
1 Lichtmodul (max. 119 klm), Montage mit Multifunktionsbügel, kompatibel mit Linsen der A-Serie

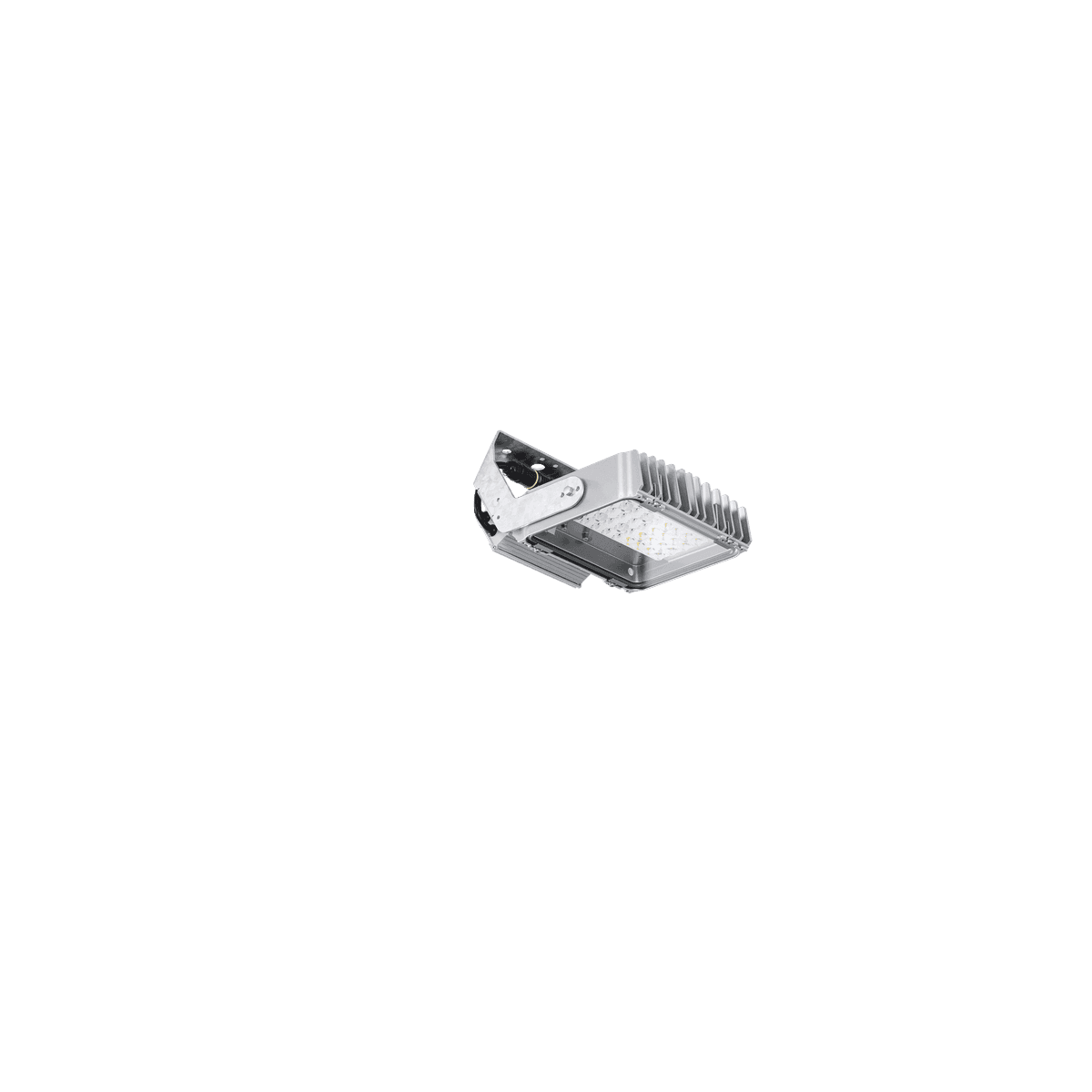

R025
1 Lichtmodul (max. 19 klm), Montage mit Multifunktionsbügel, kompatibel mit Linsen der A-Serie
Das zeichnet R–System aus
Licht dort, wo es gebraucht wird
Links-, rechts- und beidseitige Lichtverteilungen richten die Beleuchtung an Nutzungszonen aus – etwa Aircraft Stands, Loading Bays, Fahrgassen oder Bereitstellungszonen. Licht wird dort eingesetzt, wo der Betrieb es erfordert.
Von der Arktis bis in die Wüste
R–System ist weltweit in über 300 Flughafenprojekten im Einsatz – vom Flugfeld auf Grönland bis zum Drehkreuz Dubai. Insgesamt bewährt es sich in über 700 Großflächenprojekten – in Logistikzentren, auf Umschlagflächen und in Hafenanlagen.
Dark-Sky konform
R–System lenkt das Licht asymmetrisch aus horizontaler Stellung tief und breit über Außenflächen – ohne direktes Uplight. Bei Neigung begrenzt eine Full-Cut-Off-Blende den Lichtaustritt über der Horizontalen.
Wächst mit der Fläche
R–System ist modular: Die drei Baugrößen R1, R2 und R3 stehen für ein, zwei oder drei Lichtmodule. Dank unterschiedlicher Lichtverteilungen, Leistungspakete und Montageoptionen lässt es sich auf Flächengröße, Lichtpunkthöhe und bauliche Vorgaben abstimmen.
Shape of light – Sichere Arbeitsflächen im Außenraum
Ob Lkw-Beladung im Logistikareal oder A380-Abfertigung auf dem Flughafenvorfeld: Eigens entwickelte asymmetrische Lichtverteilungen und das Multilayer-Prinzip unserer Linsenoptiken sorgen für gleichmäßig beleuchtete Arbeitsflächen und sichere Orientierung im Außenraum.
Body of light – Robust und langlebig
Eine Aluminiumlegierung mit unter 0,1 % Kupfer erhöht die Korrosionsbeständigkeit von R–System. Damit ist der LED-Fluter für anspruchsvolle Außenräume ausgelegt, in denen salzhaltige Luft, Feuchtigkeit oder aggressive Dämpfe das Material belasten. Zusätzlichen Oberflächenschutz bietet die ewoECP-Beschichtung.

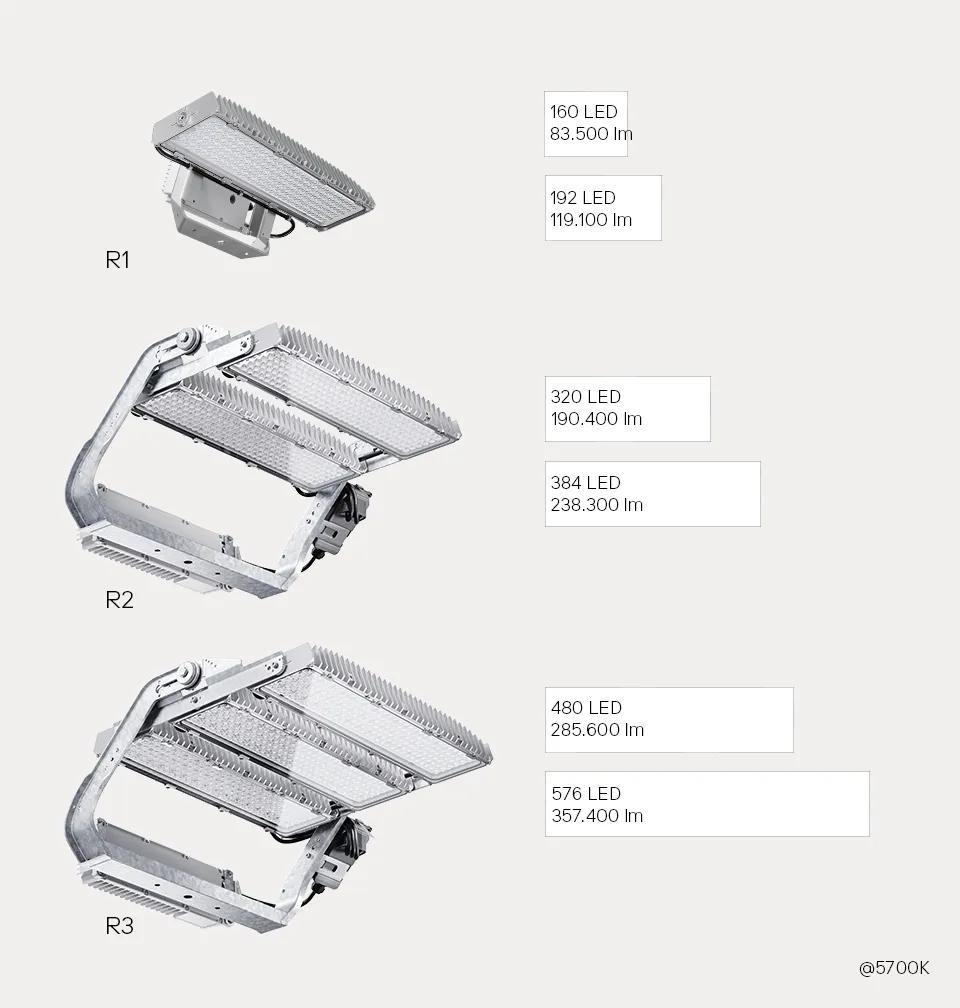

Body of light – Zwei Leistungspakete je Baugröße
R1, R2 und R3 sind jeweils in zwei Leistungspaketen verfügbar: 160 oder 192 LEDs pro Lichtmodul. So lässt sich der Lichtstrom innerhalb jeder Baugröße an Projektmaßstab, Lichtpunkthöhe und wirtschaftliche Anforderungen anpassen. Zudem kann das Betriebsgerät an einem 230 V sowie einem 400 V Anschluss betrieben werden.
Body of light – Schneller anschließen
R2 und R3 verfügen über eine Connection-Box mit vorinstallierter Modulverkabelung. Das reduziert die Verdrahtung am Mast auf den Anschluss eines Kabels. Die Kabeleinführung von unten schützt die Anschlussstellen vor Feuchtigkeit.
Body of light – Durchdacht bis ins Detail
Die korrosionsbeständige Aluminiumlegierung, GORE® Protective Vents zur Dichtungsentlastung und integrierter Thermoschutz machen R–System robust. Auch regionale Risiken wie Vogelverbiss sind berücksichtigt: Metallschutzschläuche lassen sich an der Kabeleinführung fixieren und schützen die Kabelführung bis zur Leuchte.
Der schnellste Weg zur Lichtplanung
LightFinder übernimmt die Iteration: Fläche, Zielwerte, Mastpositionen und Lichtpunkthöhen eingeben – passende R–System-Konfiguration berechnen lassen. So wird aus vielen Varianten schneller eine optimierte, normkonforme Lösung.
LightFinder testenMit R–System realisiert
Flughafen Dubai DXB (ARE)
Dank ewos energieeffizienten Hochleistungsflutern spart der Dubai International Airport jährlich über 60 % an Energieausgaben.
Flughafen Zürich ZRH (CHE)
Im Jahr 2022 wurde ewo damit beauftragt, die Standplätze des Flughafens vollständig auf LED-Beleuchtung umzustellen, was zu erheblichen Energie- und Kosteneinsparungen führte.
Thule Air Base, Avanersuaq (GRL)
Für die Vorfeldfläche eines Hangars in der Thule Air Base in Grönland lieferte ewo Beleuchtung, die selbst dem extremen polaren Klima standhalten kann.
Lyttelton Port Dry Dock, Neuseeland (NZL)
Denkmalgeschütztes Trockendock in Neuseeland mit preisgekrönte Beleuchtungslösung modernisiert: ewo R-System Fluter verwandeln historische Industrieanlage in nachhaltiges Leuchtturmprojekt mit DarkSky-zertifizierter Beleuchtung.
Hafen Fredericia (DNK)
ewo stattete den Hafen im dänischen Fredericia mit intelligentem Licht aus und verwandelte ihn so in einen sichereren und nachhaltigen Arbeitsplatz mit minimaler Luftverschmutzung.

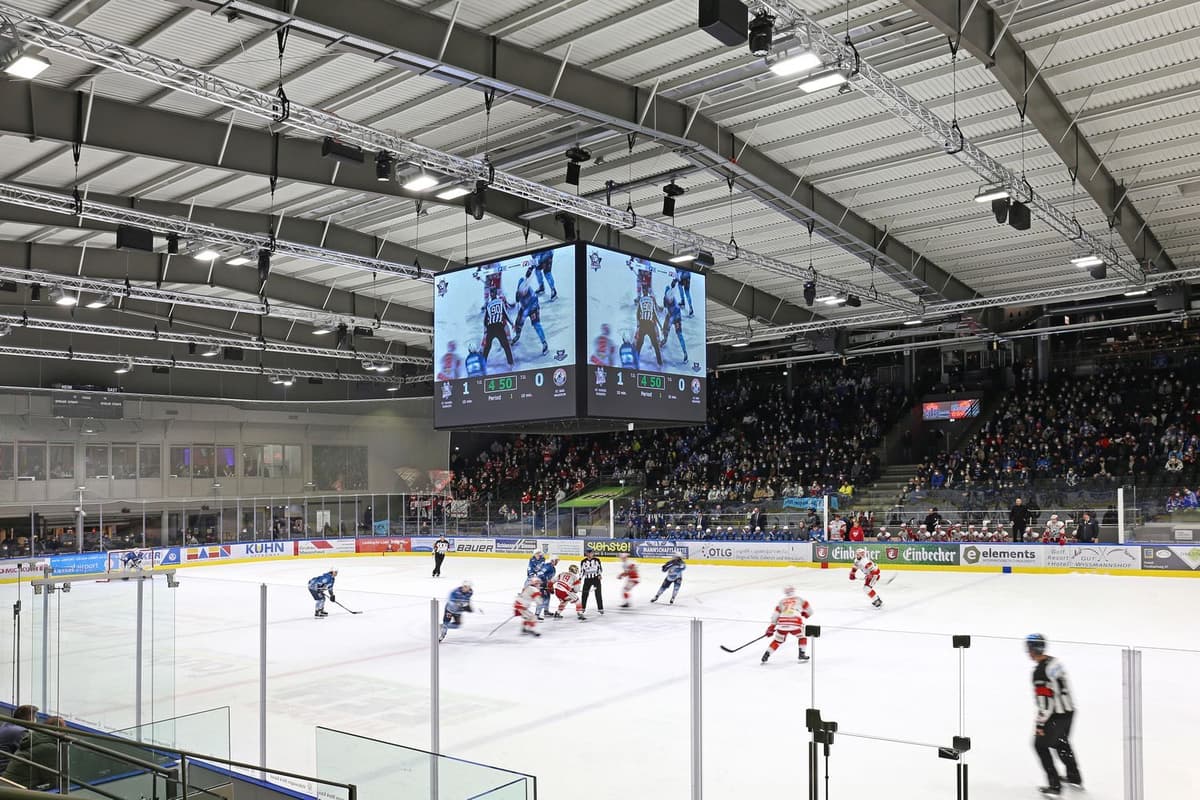

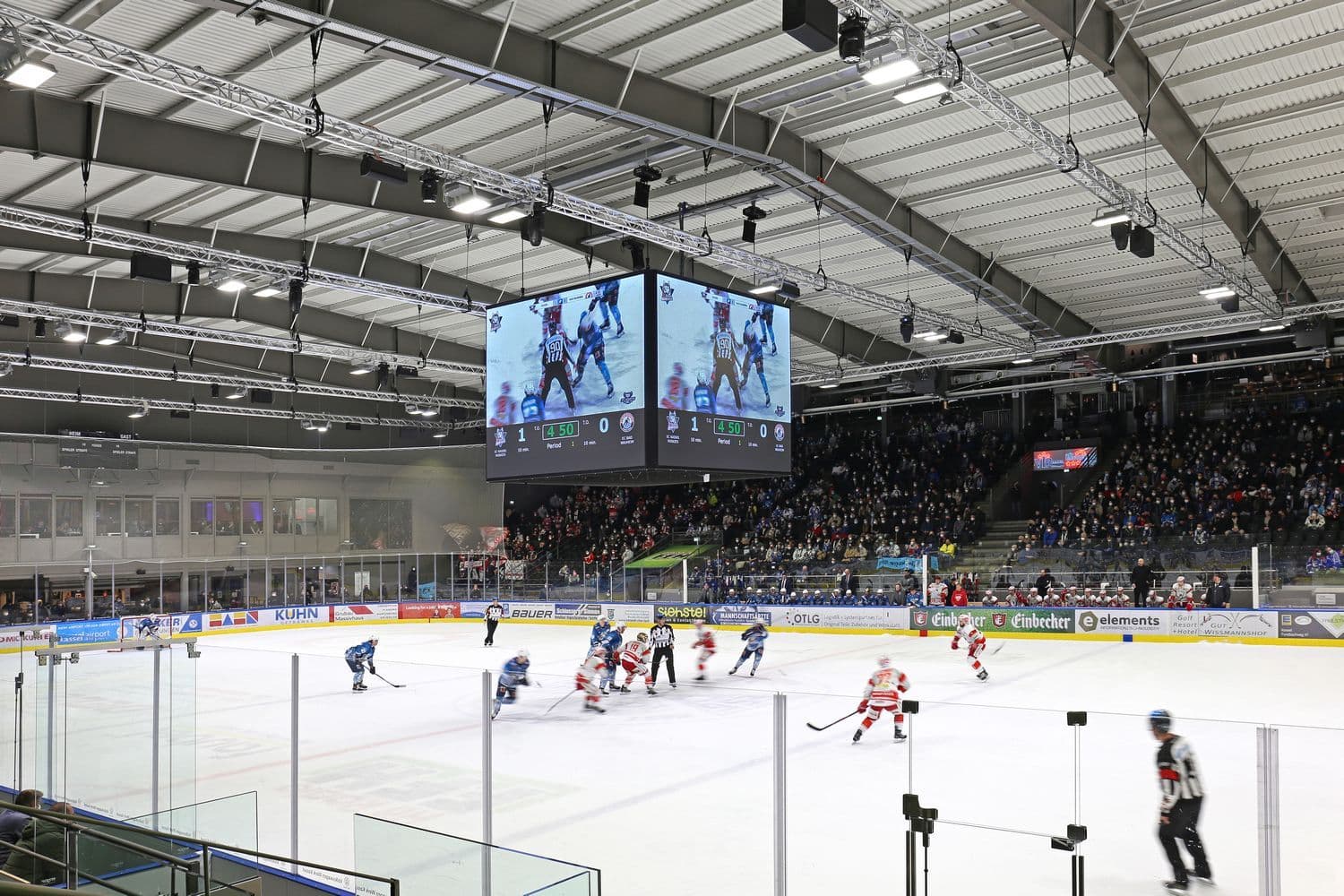

Eissporthalle Nordhessen Arena, Kassel (DEU)
Im Rahmen einer Renovierung der Eissporthalle in Kassel hat ewo die Arena mit Hochleistungsflutern ausgestattet, die die Anforderungen in Sachen Design und Fernsehübertragung erfüllen.

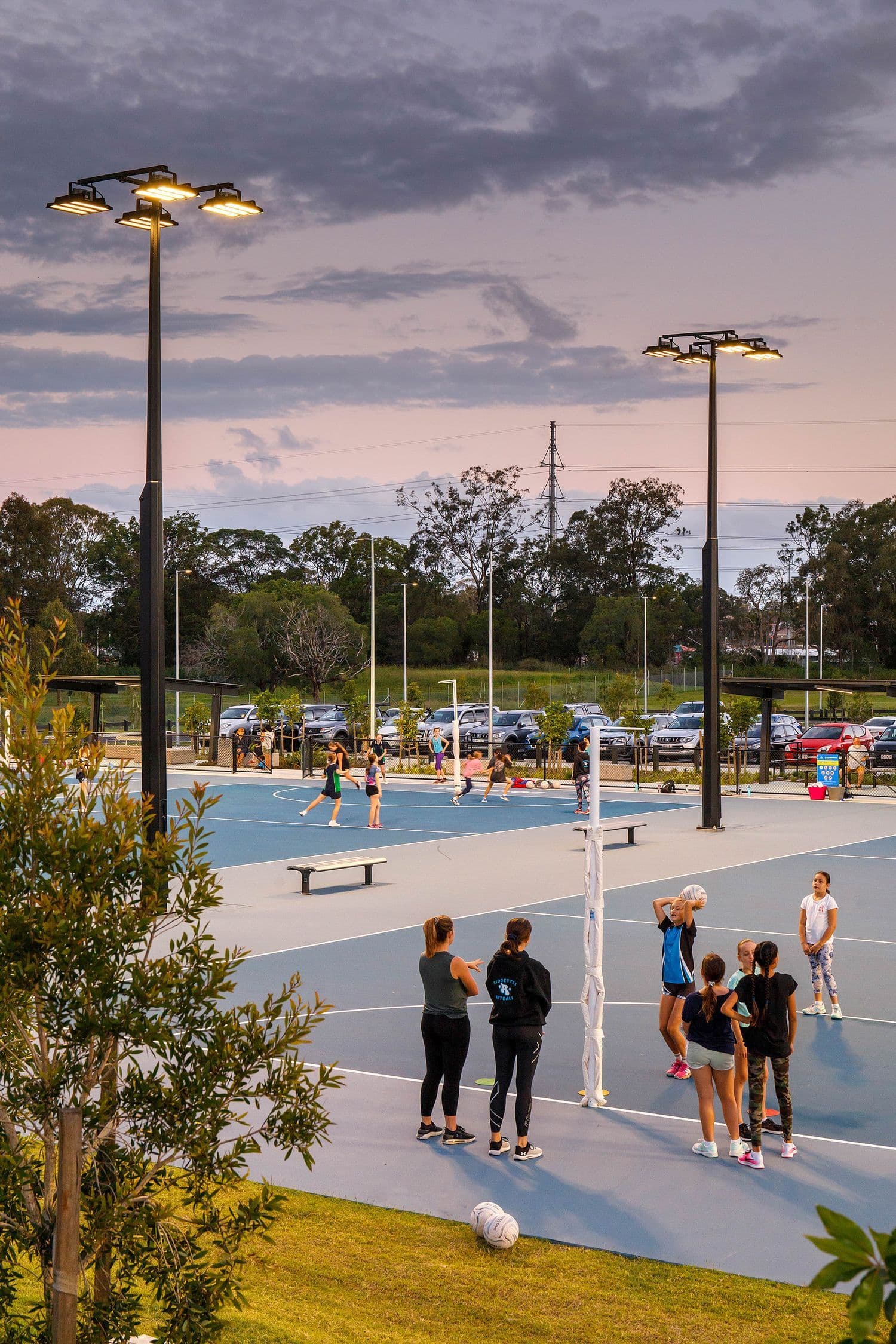

Nudgee Recreation Reserve, Brisbane (AUS)
ewo durfte gemeinsam mit Rubidium Light die Beleuchtung für die neue Sport- und Naherholungszone Nudgee Recreation Reserve in Brisbane entwickeln.
Spieljochbahn, Zillertal (AUT)
Im Rahmen der Beleuchtung der Spieljochbahn im Zillertal hat ewo das Potenzial von Licht für die landschaftliche Inszenierung ausgereizt.
Wassersportzentrum Hawke’s Bay, Hastings (NZL)
ewo konnte die Umsetzung der Beleuchtungsanlage für das Regional Aquatic Centre mit energieeffizienten Flutern, die alle Standards erfüllen und äußerst korrosionsbeständig sind, für sich gewinnen.
